电缆线规格类型

⊙YHZ型电缆线：中型橡套电缆：500V，电缆能接受适当机械外力；

⊙YHC型电缆线：重型橡套电缆：500V，电缆能接受较大机械外力；

⊙YHH型电缆线：电焊机用橡套软电缆：供衔接电源用；

⊙YHHR型电缆线：电焊机用橡套特软电缆：首要供衔接卡头用；

⊙KVV系列电缆线：聚氯乙烯绝缘及护套操控电缆：用于固定敷设，供沟通500V及以下或直流1000V及以下配电装置，作为外表电器衔接用；

⊙  VV系列电缆线：铜芯聚氯乙烯绝缘及护套电力电缆：用于固定敷设，供沟通500V及以下或直流1000V一下电力电路；

⊙ VLV系列电缆线：铝芯聚氯乙烯绝缘及护套电力电缆：同上。



电力电缆

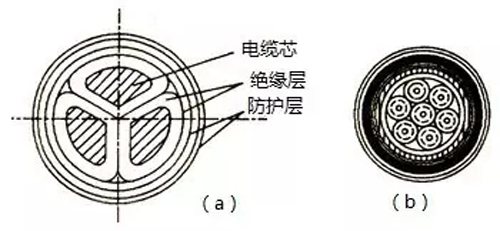

电力电缆是用来运送和分配大功率电能的导线。电缆的结构电缆由缆芯、绝缘层和防护层三个首要部分组成的，如右图（a）所示。

缆芯：一般选用高电导率的铜或铝制成，截面有圆形、半圆形、扁形等多种，有一致的标称等级。线芯有单心、他心、四芯等几种。单芯和双芯电缆一般用来运送直流电和单相沟通电；三芯电缆用来运送三相沟通电；四芯电缆（中性线线芯截面较小）用于中性点接地三相四线制配电体系中。

绝缘层：电缆的绝缘层一般用纸、橡皮、塑料制成，作用是将线芯与线芯、线芯与维护层相互离隔和绝缘。



维护层：维护层电缆外的维护层是维护线芯和绝缘层的，本分维护层和外维护层。内维护层维护绝缘层不受湿润，并避免电缆浸渍剂外流，常用铝（铅）、塑料、橡套做成。外维护层维护着内维护层不受机械损害和化学腐蚀，常用的有沥青麻护层、钢带（丝）铠装护层等几种。至于无外维护层的电缆，裸铝包电缆，则用于或许只要机械损害和无化学腐蚀的当地。





操控电缆

操控电缆：操控电缆是在配电装置中传导操作电流、衔接电气外表及继电维护和自动操控回路用的。其结构与电力电缆类似，如图上有图（b）所示，这种电缆归于低压电缆，运转电压一般在沟通500伏直流1000一伏以下。因电流不大，且是连续负荷，所以截面较小，一般为1.5～10mm2，按缘资料可分为油浸纸绝缘操控电缆，橡胶绝缘操控电缆和聚氯乙烯绝缘操控电缆三种。
