1概述

    日常作业中触及电力电缆通道越来越多，相应的规程标准、企业标准、文件要求也较多，今日进行一次整理，共享给各位。

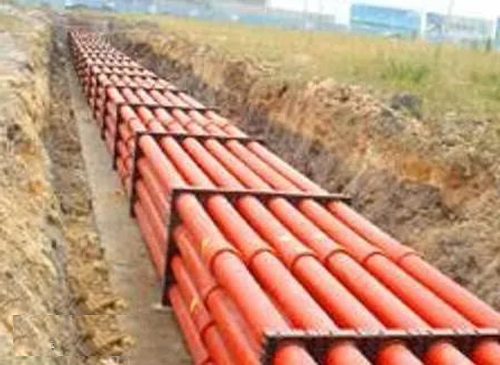

2排管接地电阻要求

    A) DL/T 5221-2016城市电力电缆线路规划技能规则 4.4.2第7条

     设备在工井内的金属构件皆运用镀锌扁钢与接地设备衔接。每座工井应设置接地设备，接地电阻不该大于10Ω。

   B) 国家电网运检〔2014〕354号 国家电网公司关于印发电力电缆通      道选型与建造辅导定见的告诉  (四)排管建造准则 第12条

作业井应设独立的接地设备，接地电阻不该大于10Ω。

  C) Q/GDW 1864-2012 电缆通道规划导则

    6.2.5 设备在作业井内的金属构件皆运用镀镑扁铁与接地设备衔接。每座作业井应设接地设备，接地电阻不该大于10Ω。

    综上，排管工井接地电阻不该大于10Ω。

3电缆沟接地电阻要求

    A）国家电网运检〔2014〕354号 国家电网公司关于印发电力电缆通道选型与建造辅导定见的告诉 （三）电缆沟建造准则 第3条

    电缆沟应合理设置接地设备，接地电阻应小于5Ω。

    B）Q/GDW 1512-2014 电力电缆及通道运转保护规程

    5.6.3 c) 电缆沟应合理设置接地设备，接地电阻应小于 5Ω。

    综上，电缆沟接地接地电阻应小于5Ω。

4地道接地电阻要求

   A）Q/GDW 11186-2014暗挖电缆地道规划导则

    10.6.1电缆地道内应运用一个总的归纳接地网，其接地电阻一般情况下应契合公式(77)的要求：R≤2000/I   ————(77)

    式中：

    R——选用时节改变的最大接地电阻，Ω;

    I——核算用的流经接地网入地的最大短路电流，A。

    10.6.2归纳接地网规划要求:

    a) 暗挖地道及作业井内，作业井机房接地设备应运用机房建筑物根底天然间反正梁内的2根以上主钢筋或许埋在根底里的地下金属，组成网格不大于5m×5m的机房地网，当机房建筑物根底有桩时，应将地桩内2根以上主钢筋与机房接地设备就近焊接连通；

    b) 贯穿地道的金属接地均压带（不小于50×5mm2镀锌扁钢带）彼此焊接连通。接地电阻答应最大值不宜大于4Ω；

    c) 接地体（线）的焊接应选用搭接焊，其搭接长度有必要契合《电气设备设备工程接地设备施工及检验标准》GB 50169规则;

    d) 接地网在腐蚀性较强的区域宜选用钢镀铜或铜材。

    B）Q/GDW 11187-2014明挖电缆地道规划导则

    10.7.1电缆地道内应运用一个总的归纳接地网，其接地电阻一般情况下应契合公式(36)的要求：R≤2000/I  ————(36)

    式中：

    R——选用时节改变的最大接地电阻，Ω;

    I——核算用的流经接地网入地的最大短路电流，A。

    10.7.2归纳接地网规划要求:

    a) 明挖地道及作业井内，作业井机房接地设备应运用机房建筑物根底天然间反正梁内的2 根以上主钢筋或许埋在根底里的地下金属，组成网格不大于5m×5m 的机房地网，当机房建筑物根底有桩时，应将地桩内2 根以上主钢筋与机房接地设备就近焊接连通；

    b) 贯穿地道的金属接地均压带（不小于50×5mm2 镀锌扁钢带）彼此焊接连通，与地道内的支架等金属部件应牢靠衔接，接地电阻答应最大值不宜大于4Ω；

    c) 接地体（线）的焊接应选用搭接焊，其搭接长度有必要契合GB 50169 规则；

    d) 接地网在腐蚀性较强的区域宜选用钢镀铜或铜材。

    C）DL/T 5221-2016城市电力电缆线路规划技能规则 4.15.5 第7条：

电缆地道内的接地系统应契合下列规则：

    1）地道内的接地系统应构成环形接地网，接地网经过接地设备接地，接地网归纳接地电阻不宜大于1Ω，接地设备接地电阻不宜大于5Ω。

    2）地道内的金属构件和固定式电器用具均应与接地网连通。接地电网运用界面应进行热安稳校验，且不宜小于40mm×5mm，接地网宜运用经防腐处理的扁钢，在现场电焊搭接，不得运用螺栓搭接办法。

   D）DL/T 5484 -2013 电力电缆地道规划规程

    12.2.1 电缆地道内应运用一个总的归纳接地网，其接地电阻应契合式(12.2.1)要求，且不宜大于1Ω。

    R≤2000/I     (12.2.1)

    式中：

    R——选用时节改变的最大接地电阻，Ω;

    I——核算用的流经接地网入地的最大短路电流，A。

    12.2.2 归纳接地网规划应契合下列规则：

    1    明挖地道及作业井内，作业井机房接地设备应运用机房建筑物根底天然间反正梁内的2 根以上主钢筋或许埋在根底里的地下金属，组成网格不大于5m×5m 的机房地网，当机房建筑物根底有桩时，应将地桩内2 根以上主钢筋与机房接地设备就近焊接连通；

   2    非明挖地道(暗挖、盾构及顶管地道)内，应充分运用地道的初期支护锚杆、钢架、钢筋网或底板钢筋作为接地设备。用作接地极的锚杆环向距离要求为2倍锚杆长度；接地锚杆与钢筋网、钢拱架或专用环向接地钢筋应牢靠焊接；地道底板钢筋应构成一个1m×1m的单层钢筋网。

   3     各接地设备均应经过衔接钢筋(不大于φ16mm)每距离约30m与两条贯穿地道的金属接地均压带(不小于50×5镀锌扁钢带)彼此焊接连通。

   4    地道内兼有接地功用(含衔接)的结构钢筋和专用接地钢筋应满意相应的标准要求。

   5     接地体(线)的焊接应选用搭接焊，其搭接长度有必要契合现行国家标准《电气设备设备工程接地设备施工及检验标准》GB 50169的规则。

   6     接地网在腐蚀性较强的区域宜选用镀锌铜或铜材。

   7     地道接入发电厂、变电所内时，其归纳接地网应与发电厂、变电所接地网两点及以上相衔接。

   8     规划接地网时，应按现行行业标准《沟通电气设备的接地》DL/T 621校验触摸电位差和跨步电位差。

    E）国家电网运检〔2014〕354号 国家电网公司关于印发电力电缆通道选型与建造辅导定见的告诉 （二）地道建造准则 第6条

    电力地道内接地系统应构成环形接地网，发电厂、变电所进出线电力地道接地网应与发电厂、变电所接地网两点及以上相衔接，接地设备的接地电阻应小于5Ω，归纳接地电阻应小于1Ω。

    F）Q/GDW 1864-2012 电缆通道规划导则

    5.4.1 电缆地道内的接地系统应构成环形接地网，接地电阻答应最大值不宜大于1Ω。

    5.4.2 电缆地道内的金属构件和固定式电器用具均应与接地网连通。

    5.4.3 接地网截面应进行热安稳校验，且不宜小于40×5mm²。

    5.4.4 接地网宜运用经防腐处理的扁钢，在现场焊接搭接，不该运用螺栓搭接办法。

     综上，地道归纳接地网接地电阻不宜大于1Ω。
