桥架装置计划
１,工程概略
本工程为某大厦网络布线工程桥架装置，本大楼共10层，为住宅区改造。
此次桥架装置分为水平装置和笔直装置，水平装置为A套房门口沿走廊途径B、C、D、E套房大门至F套房门口，呈U字型结构，选用100*50镀锌桥架，吊装，吊装高度依据主梁高度承认；笔直装置选用300*100镀锌桥架，沿墙装置。
2 编制依据
3 施工预备和安置
3.1 施工预备
3.1.1 技能预备
（1）规划施工图纸和电缆桥架加工大样图完全。
（2）各种电缆桥架技能文件完全。
（3）土建预留的孔洞其方位，巨细应契合规划和施工标准要求。
3.1.2 资料预备
(1)电缆桥架及其附件：应选用通过镀锌，其类型、标准应契合要求。电缆桥架表里应润滑平坦，无棱刺，不该有歪曲，翘边等变形现象。
（2）金属膨胀螺栓：应依据容许拉力和剪力进行挑选。
（3）镀锌资料：选用圆钢、扁钢、螺栓、螺母、螺丝、垫圈、绷簧垫等金属资料做电工工件时，都应通过镀锌处理。
（4）辅佐资料：钻头、电焊条、氧气、乙炔气、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。
3.1.3 首要机具预备
（1）铅笔、卷尺、线坠、粗线袋、锡锅、喷灯。
（2）电工东西、手电钻、冲击钻、兆欧表、万用表、东西袋、东西箱、脚手架等。
3.1.4 作业环境预备
（1）合作土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等悉数完结。
（2）顶棚和墙面的第一边喷浆悉数完结后，方可进行电缆桥架敷设。
（3）修建竖井内土建湿作业悉数完结。
（4）地上电缆桥架应及时合作土建施工。
3.1.5 施工预备
（1）现场加工须设置专用工作台，加维护围栏。
（2）作业班组应分工清晰，，进步“专业化”施工水平。
（3）施工技能资料要和施工进度同步。
4 操作工艺
4.1 工艺流程：预留孔洞 预埋吊杆吊架 弹线定位 金属膨胀螺栓固定，吊杆、吊架装置，桥架装置。
4.2 弹线定位：依据规划图承认出进户线、盒、箱、柜等电气用具的装置方位，从始端至终端（先干线后支线）找好水平或笔直线，用粉线袋沿墙面、顶棚和地上等处，在线路的中心线进行弹线，依照规划图要求及施工查验标准规则，分匀档距并用笔标出具体方位。
4.3 预留孔洞：依据规划图标示的轴线部位，将预制加工好的木质或铁制结构，固定在标出的方位上，并进行调直找正，待现浇混凝土凝结模板撤除后，拆下结构，并抹平孔洞口（收好孔洞口）。
4.4 支架与吊架装置要求及支架选样：
4.4.1 支架与吊架装置要求：
4.4.1.1 支架与吊架应装置结实，确保横平竖直，在有斜度的修建物上装置支架与吊架应与修建物有相同斜度。
4.4.1.2 禁止用电气焊切开钢结构或轻钢龙骨任何部位，焊接后均应做防腐处理。
4.4.1.3 固定支点间隔一般不该大于l.5～2m。在进出接线盒、箱、柜、转角、转弯和变形缝两头及丁字接头的三端500mm以内应设置固定支撑点。
4.4.1.4 轻钢龙骨上敷设电缆桥架应各自有独自卡具吊装或支撑体系；支撑应固定在主龙骨上，不答应固定在辅佐龙骨上。
4.4.2 支架选样
水平选用100*50镀锌桥架，吊装； 笔直选用200*100镀锌桥架，沿墙装置
4.5 金属膨胀螺栓装置
4.5.1 金属膨胀螺栓装置要求
4.5.1.1 适用于混凝土构件及实心砖墙上，不适用于空心砖墙。
4.5.1.2 钻孔直径的差错不得超越+0.5～-0.3mm；深度差错不得超越+3mm；钻孔后应将孔内残存的碎屑铲除洁净。
4.5.1.3 螺栓固定后，其头部偏斜值不该大于2mm。
4.5.1.4 螺栓及套管的应契合产品的质量要求。
4.5.2 金属膨胀螺栓装置办法
4.5.2.1 首要沿着墙面或顶板依据规划图进行弹线定位，标出固定点的方位。
4.5.2.2 依据支架式吊架接受的荷重，挑选相应的金属膨胀螺栓及钻头，所选钻头长度应大于套管长度。
4.5.2.3 打孔的深度应以将套管悉数埋入墙内后，外表平齐为宜。
4.5.2.4 应先铲除洁净打好的孔洞内的碎屑，然后再用木锤或垫上木块后，用铁锤将膨胀螺栓敲进洞内，应确保套管与修建物外表平齐，螺栓端都显露，敲击时不得损害螺栓的丝扣。
4.5.2.5 埋好螺栓后，可用螺母配上相应的垫圈将支架或吊架直接固定在金属膨胀螺栓上。
4.6 电缆桥架装置：
4.6.1 电缆桥架装置要求：
4.6.1.1 电缆桥架应平坦，无歪曲变形内壁无毛刺，各种附件完全。
4.6.1.2 电缆桥架的接口应平坦，接缝处应紧密平直。槽盖装上后应平坦，无翘角，出线口的方位精确。
4.6.1.3 在吊顶内敷设时，假如吊顶无法上人时应留有检修孔。
4.6.1.4 不答应将穿过墙面的电缆桥架与墙上的孔洞一同抹死。
4.6.1.5 电缆桥架的一切非导电部分的铁件均应相互衔接和跨接，使之成为一接连导体，并做好全体接地。
4.6.1.6 当电缆桥架的底板对地间隔低于2.4m时，电缆桥架自身和电缆桥架盖板均有必要加装维护地线，2.4m以上的电缆桥架盖板可不加维护地线。
4.6.1.7 电缆桥架通过修建物的变形缝（伸缩缝、沉降缝）时，电缆桥架自身应断开，槽内用内衔接板搭接，不需固定。维护地线和槽内导线均应留有补偿余量。
4.6.1.8 敷设在竖井、吊顶、通道、夹层及设备层等处的电缆桥架桥架穿越防火区的孔洞要用进行封堵。
4.6.2 电缆桥架敷设装置
4.6.2.1 电缆桥架直线段衔接应选用衔接板，用爪型垫圈、绷簧垫圈、螺母紧固，接茬处应缝隙紧密平齐。
4.6.2.2 电缆桥架进行穿插、转弯、丁字衔接时，应选用单通，二通，三通，四通或平面二通、平面三通等进行变通衔接。
4.6.2.3 电缆桥架与盒、箱、柜等接茬时，进线和出线口等处应选用抱脚衔接，并用螺丝紧固，结尾应加装封堵。
4.6.2.4 修建物的外表如有斜度时，电缆桥架应随其改变斜度。待电缆桥架悉数敷设结束后，应在配线之前进行调整查看。承认合格后，再进行槽内配线。

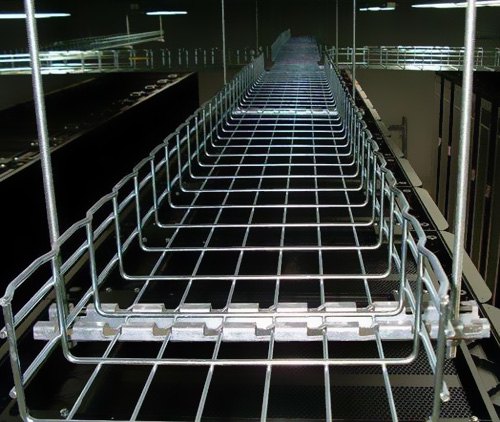

4.7 吊装电缆桥架：
4.7.1 电缆桥架直线段拼装时，应先做干线，再做分支线，将支架与电缆桥架固定在一同，按此办法，将电缆桥架逐段拼装成形。
4.7.2 电缆桥架与电缆桥架选用外衔接头，配上平垫和绷簧垫用螺母紧固。
4.7.3 转弯部位应选用立上弯头和立下弯头，装置视点要适合。
4.8 电缆桥架内维护地线装置：
4.8.１ 电缆桥架的宽度在100mm以内（含100mm），两段电缆桥架用衔接板衔接处（即衔接板做地线时），每端螺丝固定点不少于4个；宽度在200mm以上（含200mm）两头电缆桥架用衔接板衔接的每端螺丝固定点不少于6个。
5 一般项目：
5.1 电缆桥架敷设：
电缆桥架应紧贴修建物外表，固定牢靠，横平竖直，安置合理，盖板无翘角，接口紧密规整，角落、转角、丁字衔接、转弯衔接正确严实，电缆桥架表里无污染。
查验办法：调查查看。
5. 2 支架与吊架装置：
可用金属膨胀螺栓固定或焊接支架与吊架，支架与吊架应安置合理、固定结实、平坦。
查验办法：调查查看。
5. 3 缆线路维护：
缆线路穿过梁、墙、楼板等处时，电缆桥架不该被抹死在修建物上；跨过修建物变形缝处的电缆桥架底板应断开，缆线和维护地线均应留有补偿余量；电缆桥架与电气用具衔接紧密。
查验办法：调查查看。
5.4 答应误差项目：
电缆桥架水平或笔直敷设直线部分的平直程度和笔直度答应误差不该超越5mm。
查验办法：吊线、拉线、尺量查看。
6 制品维护
6.1 装置电缆桥架及槽内配线时，应留意坚持墙面的清洁。
6.2 接、焊、包完结后，电缆桥架盖板应完全平实，不遗失，缆线不答应裸露在电缆桥架之外，并避免损坏和污染电缆桥架。
6.3 缆线完结后，不得再进行喷浆和刷油。以避免缆线和电气用具遭到污染。
6.4 运用脚手架时，留意不要碰坏修建物的墙面及门窗等。
7 安全消防办法
7.1 一切施工人员进入施工现场，有必要戴安全帽，穿绝缘鞋。2米以上高空作业时，有必要系好安全带。脚手架上作业时，探头板两头有必要固定结实。梯子上作业应有专人关照并有牢靠的防滑办法。
7.2 现场施工禁止吸烟，各种油料、漆料要按规则当地堆积，设专人关照。
7.3 带电作业，需两人以上进行，避免触电，并备齐安全用具。
7.4 参与调试工作人员一直要两人以上进行，佩带好各类防护用具，确保安全。调试中出现问题，要先堵截电源，再查看设备状况。
7.5 送电有必要两人以上进行，承认所要通电的开关后，专人操作，一人监护，遵从统一指挥。
7.6 在送电和调试工作中，禁止非调试人员在次施工，调试好的设备，无关人员不得随意乱动。
7.7 运用机械钻孔时，禁止带手套操作或手持工件进行操作。对三级电源配电箱和手持式电动东西，应常常进行绝缘查看。
7.8 运用明火应处理明火手续和用火证明，在用火现场应留意周围环境，远离易燃物，并配齐必要的救活器件，用火结束应整理现场，消除隐患。
7.9 寄存、运用电气焊、氧气及乙炔时，应按规则会集办理，而且有必要装备救活器件。运用电焊时，把线、地线应双线到位，不得用金属构件做地线，并按规则操作。
7.10 设备通电调试前，室内要设置相应的消防器件。
8 环保与文明施工
8.1 施工人员在工地期间禁绝喝酒.
8.2 施工现场要做到活完场清。
8.3 电缆桥架要堆积到安全当地，不易揉捏与磕碰。
8.4 运用机具坚持机况杰出，机容整齐。
