在柔性电缆制作过程中,线缆护套的挤出占有了十分重要的方位。线缆护套挤出方法以及挤出模具对护套质量至关重要。现在挤出方法常用有三种:揉捏式、挤管式、半挤管式。这三种模具的结构根本相同,其差异只是在于模芯前端有无管状承径或装置时管状承径部分与模套的方位不同。
现在绝大部分的柔性电缆外护套选用揉捏式挤出,少部分选用挤管式和半挤管式挤出。揉捏式模具的模芯没有管状承径部分,模芯缩在模具承径后边,熔融的塑料是靠压力经过模套在缆芯周围成型的。所以挤出的护套层结构严密,表面平坦。
挤管式模芯有承径部分,装置时模芯承径的前端伸出模套口端面或与模套口端面齐平。因为模芯管状承径部分的存在,挤管式挤出时熔融的塑料不像揉捏式那样直接压在缆芯上,而是压在管状承径部分先构成管状,再经过拉伸包覆在缆芯上。

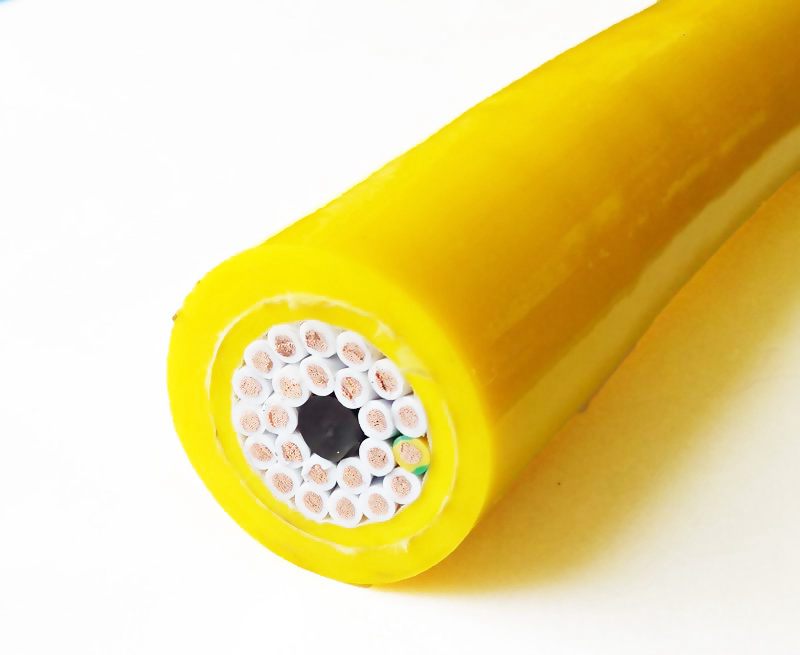

因而,挤出的护套层内外壁都是润滑的,在外形上或许会比揉捏式护套更漂亮,与护套间存在空地,简单形成导体结构呈现改变,影响设备正常作业,乃至拉断芯线。揉捏式成型的护套与导体间没有空地,结构紧凑,在拖链上运动时就不会呈现拖链电缆结构发生改变,确保设备正常作业。
柔性电缆专业厂家怡沃达主张在拖链上布线使用时,可选择揉捏式护套成型的拖链电缆;若是用于机器人手臂布线装置,因为需求频频跟从机械臂改变,选用挤管式护套成型的机器人电缆可使电缆使用寿命更长。
