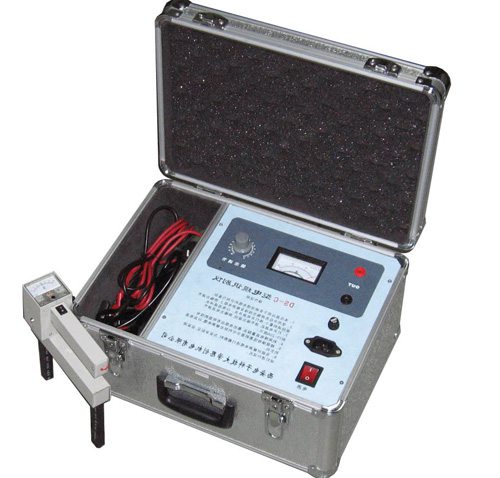

电缆辨认仪由信号发生器和接纳辨认钳及指示表三部分组成,用接纳辨认钳信号检测器时其它电缆线上检测到的信号则要小许多且方向相反,经过电表指示起伏及方向,很简略断定被测电缆。在电力电缆架起、搬迁、维护以及毛病处理中用来判别一束电缆中欲寻觅的一根特定的电缆;具有判别电缆精确(方向及起伏的两层判别)、快速、操作简略、使用规模广等特色。带电电缆辨认仪是目前国内同类仪器中技术先进、性能优越的新式仪器。
作业原理:
需要给被辨认电缆加一特别的信号,该信号要被专用接纳机接纳,使用这一特性便能辨认出要找的电缆。
电缆辨认仪按下述原理作业:
电缆辨认仪由信号发生器和接纳钳信号检测器及指示表三部分组成,信号发生器首要发生特别的脉冲调制信号,经过输出线加至中止运转的被测电缆上,用接纳钳在现场寻觅被测电缆,当接纳钳检测器测到施加在电缆上特别信号时,信号检测器上电表指针与施加信号频率同步摇摆,而其它电缆线上检测到的信号则要小许多且方向相反,经过电表指示起伏及方向,很简略断定被测电缆。接纳钳信号检测器同信号发生器联合使用时,能够用于电缆带电状况判别,或辅佐寻觅电缆短路方位等作业。接纳钳信号检测器使用时,使用钳口卡住电缆。
功用特色:
1、辨认精确,无折中判别,精确率100%
2、大钳口合适各种电缆
3、维护电路牢靠不怕输出短路
4、输出巨细可调理、合适各种场合
5、操作简略,不需要训练,一看即会
6、细巧漂亮,便利带着
