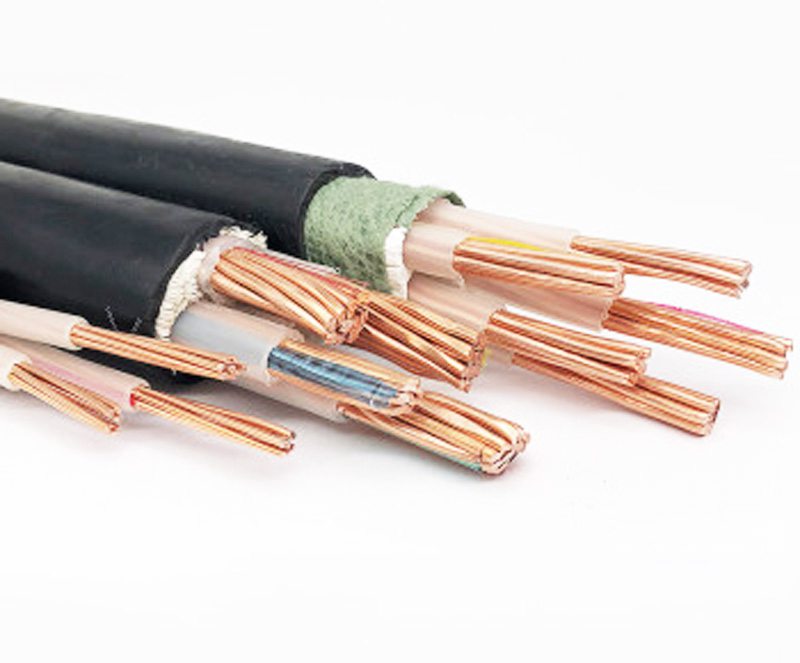

珠江低烟无卤WDZB-YJV23电力电缆
一.低烟无卤电缆- WDZB-YJV23电缆履行规范
低烟无卤电缆- WDZB-YJV23电缆按GB/T12706.2.3-2008和GB/T19666-2005规划制作，其间无卤功能契合GB/T17560.2-1998的规则，低烟功能契合GB/T1751.2-1998的规则
二．低烟无卤电缆- WDZB-YJV23电缆运用特征
电缆导体答应长时刻工作温度不大于90℃。
电线短路时（持续时刻不超越5S）温度不超越250℃。
三．低烟无卤电缆- WDZB-YJV23电缆首要用途
低烟无卤电缆- WDZB-YJV23电缆首要用于高层建筑、地下铁路、舰船、海上石油渠道、电信、计算机等人员密布、空间相对关闭、重要设备等的输配电线路。
四．低烟无卤电缆- WDZB-YJV23电缆技能要求
制品电缆契合一般要求外还应：无卤功能PH加权值≥4.3，电导率加权值≤10us/mm，低烟功能zui小透光率≥60%
|
规 格 范 围 |
类型 |
称号 |
|
铜芯 |
铝芯 |
|
|
WDZ-YJV |
WDZ-YJLV |
交联聚乙烯绝缘聚烯烃护套低烟无卤阻燃电力电缆 |
|
WDZ-YJV23 |
WDZ-YJLV23 |
交联聚乙烯绝缘钢带铠装聚烯烃护套低烟无卤阻燃电力电缆 |
|
WDZA-YJV |
WDZA-YJLV |
交联聚乙烯绝缘聚烯烃护套无卤低烟阻燃A类电力电缆 |
|
WDZA-YJV23 |
WDZA-YJLV23 |
交联聚乙烯绝缘钢带铠装聚烯烃护套低烟无卤阻燃A类电力电缆 |
|
WDZB-YJV |
WDZB-YJLV |
交联聚乙烯绝缘聚烯烃护套低烟无卤阻燃B类电力电缆 |
|
WDZB-YJV23 |
WDZB-YJLV23 |
交联聚乙烯绝缘钢带铠装聚烯烃护套低烟无卤阻燃B类电力电缆 |
|
WDZC-YJV |
WDZC-YJLV |
交联聚乙烯绝缘聚烯烃护套低烟无卤阻燃C类电力电缆 |
|
WDZC-YJV23 |
WDZC-YJLV23 |
交联聚乙烯绝缘钢带铠装聚烯烃护套低烟无卤阻燃C类电力电缆 |
|
|
五、类型及标准
1、电缆的类型如表1.
表1 电缆的类型及称号
|
型 号 |
名 称 |
|
|
铜 芯 |
铝 芯 |
|
|
WDZ-YJY |
WDZ-YJLY |
交联聚乙烯绝缘无卤低烟聚烯烃护套阻燃电力电缆 |
|
WDZ-YJYR |
|
交联聚乙烯绝缘无卤低烟聚烯烃护套阻燃软电力电缆 |
|
WDZ-YJY23 |
WDZ-YJLY23 |
交联聚乙烯绝缘钢带铠装无卤低烟聚烯烃护套阻燃电力电缆 |
|
WDZ-YJY33 |
WDZ-YJLY33 |
交联聚乙烯绝缘细钢丝铠装无卤低烟聚烯烃护套阻燃电力电缆 |
|
WDZ-YJY43 |
WDZ-YJLY33 |
交联聚乙烯绝缘粗钢丝无卤低烟聚烯烃护套阻燃耐火电力电缆 |
|
WDZN-YJY |
WDZ-YJLY43 |
交联聚乙烯绝缘粗钢丝无卤低烟聚烯烃护套阻燃耐火电力电缆 |
|
WDZN-YJYR |
WDZN-YJYR |
交联聚乙烯绝缘无卤低烟聚烯烃护套阻燃耐火电力电缆 |
|
WDZN-YJY23 |
|
交联聚乙烯绝缘无卤低烟聚烯烃护套阻燃耐火软电力电缆 |
|
WDZN-YJY33 |
|
联聚乙烯绝缘细钢丝铠装无卤低烟聚烯烃护套阻燃耐火电力电缆 |
|
WDZN-YJY43 |
|
交联聚乙烯绝缘粗钢丝铠装无卤低烟聚烯烃护套阻燃耐火电力电缆 |
|
注：1、阻燃型电缆可依据用户需求出产A、B、C、三类，在其类型前分别加“WDZA-”“WDZB-”“WDZ-”，其间“WDZC-”、 “WDZR-”与“WDZ-”相同。 注：2、耐火型电缆可依据用户需求出产A、B、二类，在其类型前分别加“WDZNA-” “WDNB-”，其间“WDZCN-”、“ WDZRN-”与“WDZN-”相同。 注：3、表中“YJY”与“YJE”相同,即“WDZ-YJE” 与“WDZ-YJY”相同、“WDZ-YJEY23” 与“WDZ-YJLY23” 相同,产品称号与功能均*。 注：4、软结构电缆用“R”表明，如“WDZ-YJYR”、“WDZN-YJYR”。 |
2、电缆的标准如表2.
表2 电缆的标准(3kV以下)
|
型 号 |
额外 电压 kV |
芯 数 |
||||||||
|
铜 芯 |
铝 芯 |
1 |
2 |
3 |
3+1 |
4 |
3+2 |
4+1 |
5 |
|
|
标称截面mm2 |
||||||||||
|
WDZ-YJY |
WDZ-YJLY |
0.6 /1
1.8 /3
|
1.5～800 |
2.5～630 |
1.5～500 |
1.5～500 |
1.5～400 |
1.5～400 |
1.5～300 |
1.5～300 |
|
WDZ-YJYR |
|
1.5～500 |
2.5～500 |
1.5～500 |
1.5～500 |
1.5～400 |
1.5～400 |
1.5～300 |
1.5～300 |
|
|
WDZ-YJY23 |
WDZ-YJLY23 |
|
4～630 |
2.5～500 |
1.5～500 |
4～400 |
4～400 |
1.5～400 |
1.5～300 |
|
|
WDZ-YJY33 |
WDZ-YJLY33 |
10～800 |
2.5～630 |
4～500 |
1.5～500 |
4～400 |
4～400 |
1.5～400 |
1.5～300 |
|
|
WDZ-YJY43 |
WDZ-YJLY43 |
25～800 |
25～630 |
25～500 |
25～500 |
25～400 |
25～400 |
25～400 |
25～300 |
|
|
WDZN-YJY |
|
1.5～800 |
1.5～630 |
1.5～500 |
1.5～500 |
1.5～400 |
1.5～400 |
1.5～400 |
1.5～300 |
|
|
WDZN-YJYR |
|
1.5～500 |
1.5～500 |
1.5～500 |
1.5～500 |
1.5～400 |
1.5～400 |
1.5～400 |
1.5～300 |
|
|
WDZN-YJY23 |
|
|
2.5～630 |
2.5～500 |
1.5～500 |
1.5～400 |
1.5～400 |
1.5～400 |
1.5～300 |
|
|
WDZN-YJY33 |
|
10～800 |
4～630 |
4～500 |
2.5～500 |
2.5～400 |
1.5～400 |
1.5～400 |
4～300 |
|
|
WDZN-YJY43 |
|
|
50～800 |
25～630 |
25～800 |
25～500 |
25～400 |
25～400 |
25～400 |
25～300 |
|
注：单芯电缆铠装应选用非磁性资料或选用磁损耗结构。 |
五、技能要求
1、电缆的阻燃功能依据用户需求，应满意GB/T 19666-2005规则的A类、B类或C类的要求。
2、电缆的耐火功能更具用户需求，应满意GB/T 19666-2005规则的要求。
3、电缆的低烟功能，其透光率应不小于60%.
4、电缆的无卤功能，其PH值应不小于4.3，电导率不超越10μs/mm。
5、如用户对电缆的阻燃功能和耐火功能无特别要求，则阻燃电缆的阻燃功能按C类进行，耐火型电缆的耐火功能按B类进行。
6、绝缘、护套机械物理功能见表3.
表3 物理功能
|
试 验 项 目 |
单 位 |
性 能 要 求 |
|
|
绝缘 |
护套 |
||
|
老化前 |
|||
|
抗张强度 zui小 |
N/mm2 |
12.2 |
9 |
|
开裂伸长率 zui小 |
% |
200 |
125 |
|
烘箱老化后 |
|||
|
温度 |
℃ |
135±3 |
100±2 |
|
持续时刻 |
h |
168 |
168 |
|
抗张强度改变率 zui大 |
% |
±25 |
|
|
抗张强度 zui小 |
N/mm2 |
|
9 |
|
开裂伸长率改变率 zui大 |
% |
±20 |
|
|
开裂伸长率 zui小 |
% |
|
110 |
|
热延伸实验 |
|||
|
空气温度 |
℃ |
200±3 |
|
|
载荷时刻 |
min |
15 |
|
|
机械拉力 |
N/mm2 |
0.2 |
|
|
载荷下zui大伸长率 |
% |
175 |
|
|
冷却后zui大*变形 |
% |
15 |
|
|
吸水实验（分量法） |
|||
|
温度 |
℃ |
85±2 |
85±2 |
|
持续时刻 |
d |
14 |
14 |
|
zui大分量改变 |
mg/cm2 |
1 |
25 |
|
缩短实验 |
|||
|
温度 |
℃ |
130 |
|
|
持续时刻 |
h |
1 |
|
|
zui大答应缩短率 |
% |
4 |
|
|
烘箱中失重实验 |
|||
|
温度 |
℃ |
|
100±2 |
|
持续时刻 |
h |
|
168 |
|
zui大答应失重 |
mg/cm2 |
|
0.5 |
7、导体直流电阻见表4。
表4 直流电阻
|
标称截面mm2 |
1.5 |
2.5 |
4 |
6 |
10 |
16 |
25 |
|
|
导线直流电阻20℃（Ω/km） |
铜 |
12.1 |
7.41 |
4.61 |
3.08 |
1.83 |
1.15 |
0.727 |
|
铝 |
|
12.1 |
7.41 |
4.61 |
3.08 |
1.91 |
1.20 |
|
|
标称截面mm2 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
|
|
导线直流电阻20℃（Ω/km） |
铜 |
0.524 |
0.387 |
0.268 |
0.193 |
0.153 |
0.124 |
0.0991 |
|
铝 |
0.868 |
0.641 |
0.443 |
0.320 |
0.253 |
0.206 |
0.164 |
|
|
标称截面mm2 |
240 |
300 |
400 |
500 |
630 |
800 |
1000 |
|
|
导线直流电阻20℃（Ω/km） |
铜 |
0.0754 |
0.0601 |
0.0470 |
0.0366 |
0.0283 |
0.0221 |
0.0176 |
|
铝 |
0.125 |
0.100 |
0.0778 |
0.0605 |
0.0469 |
0.0367 |
0.0291 |
六、特别功能实验如表5。
表5 特别功能实验
|
实验项目 |
实验类型 |
实验办法 |
|
|
WDZ-型 |
WDZN-型 |
||
|
阻燃功能 |
T |
T |
GB/T 18380.3-2001 |
|
耐火功能 |
/ |
T |
GB/T 19216.21-2003 |
|
低烟功能 |
T |
T |
GB/T 17651.2-1998 |
|
无卤功能 |
T |
T |
GB/T 17650.2-1998 |
七、电缆交货长度
1、制品电缆应成盘交货，答应分量不超越80kg的短段电缆成圈包装。
2、依据两边协议，答应任何长度的电缆交货。
